清須市でPanasonic製太陽光パネル、上手に屋根有効利用し設置しました。


清須市でPanasonic製、太陽光パネル設置工事を行いました。
屋根の左上にトップライト(天窓)が2か所あり、配置と設置がなかなか難しい現場の1件です。
しかしながらトップライトの下と横を上手に有効利用し取り付けています。

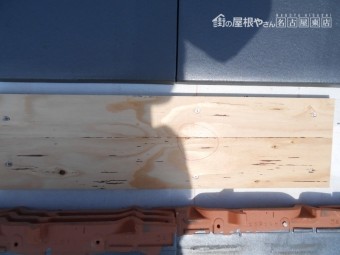

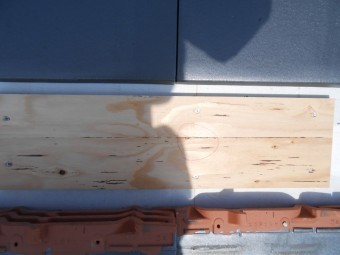

補強板
パネルの割り付けをし支持瓦の位置決めを行いました。

平板瓦をめくり補強板を取り付けていきます。

付属のビスをタルキに利かせています。

補強板1枚につき6か所止めです。

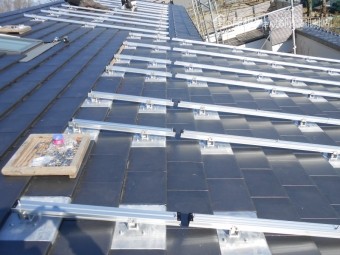

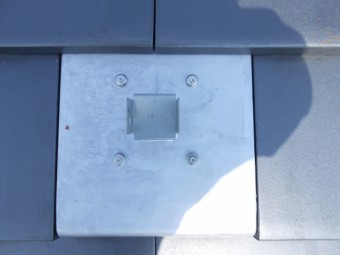

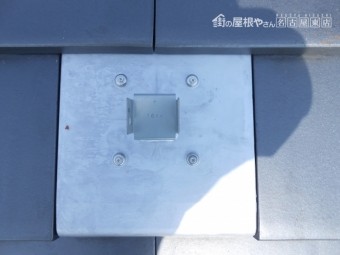

支持瓦
瓦を戻しながら支持瓦を取り付けていきます。

取り付け位置を間違えないように気を付けなければなりません。

付属のビスを4か所固定します。
縦ラック2

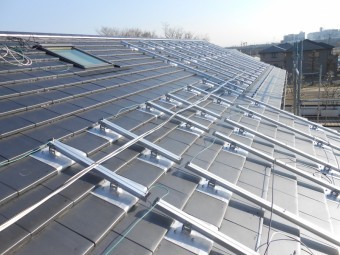

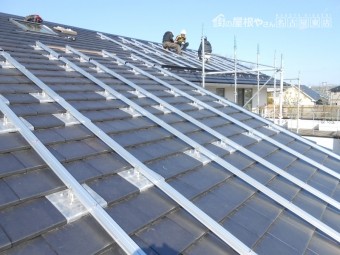

縦ラックの取付状況です。

パナソニックは縦ラックのみです。

先ほど付けた支持瓦と縦ラックをボルトで固定してます。

軒先の通り、縦の通り、そして、高さの調整を糸を張って行い全体のバランスをとります。
縦ラック
ここでキチンと通りを通しておかないとf太陽光パネルにガタツキが出てしまいます。

太陽光パネルの仕上がりがここで決まります。と、いっても過言ではないです。

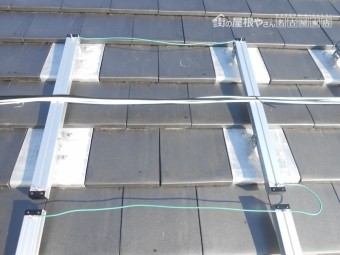

ケーブル
配線図に基づきケーブルを配置し、縦ラックにインシュロッ

クで固定していきます。

できるだけ瓦にケーブルが垂れないようにします。
アース
アースの取り付けです。

横のパネルとパネルの間については通電していないのでこのようにアースを取り付けます。

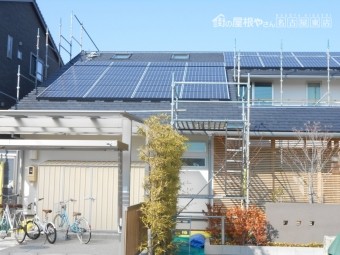

パネル完成2
太陽光パネルを1枚ごと取り付け、ケーブルを繋いでいきます。

これで太陽光パネル設置の完了です。

写真のように左上にトップライト(天窓)が2か所あり、配置がなかなか難しい現場でした。

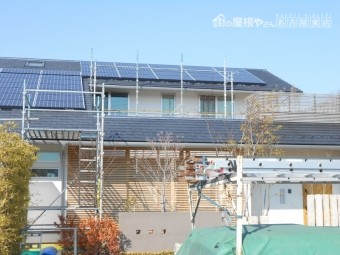

パネル完成
上手に太陽光パネルの配置と設置が出来ました。
