大口町で平板瓦にシャープ製の太陽光パネルの取付工事を行いました

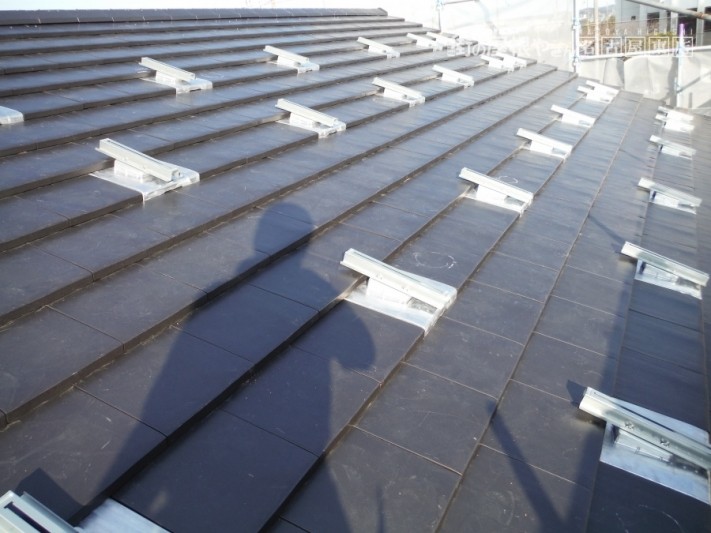

支持瓦全体
大口町で平板瓦にシャープ製の太陽光パネルの取付工事を行ってきました。

全面に支持瓦と縦ラックの取り付けが完了しました。

大変な作業ですが

餅屋は餅屋でないですが、普段から瓦を葺いている職方さんは支持瓦をしっかりとこなしていきます。

次に、タップ金具の上に横ラックをのせていきます。

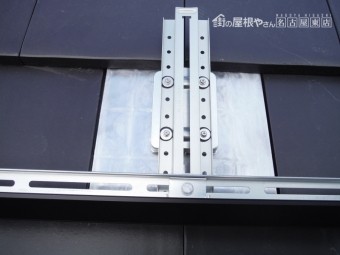

縦横固定
写真のように、縦ラックと横ラックを支持当て板とボルトで仮固定していきます。

しっかりと横ラックの長穴に合うように割り付けをしてありますのでバッチリです。

軒先側は化粧カバーを取り付け固定金具で固定します。

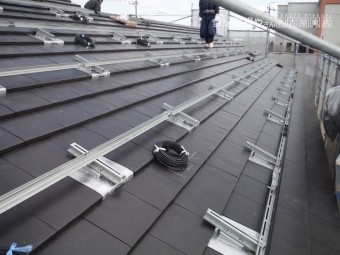

横ラック完了
横ラックの仮固定完了です。

次に、配線図を確認してケーブルのプラスとマイナスの位置に配置します。

ケーブルを落とす位置まで伸ばしていきます。

伸ばしたケーブルは、縦ラックに固定していきます。

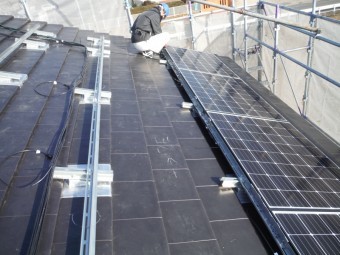

パネルの取り付け
伸ばしたケーブルを固定した状況です。

横一列ずつ太陽光パネルを置いていきます。
横ラックをパネルにしっかりと押し当てます。
固定金具でパネルと横ラックを固定します。

横のパネルどうし、コネクターをしっかりとつないでいきます。つないだケーブルは横ラックに止めていきます。

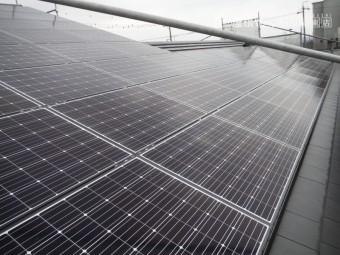

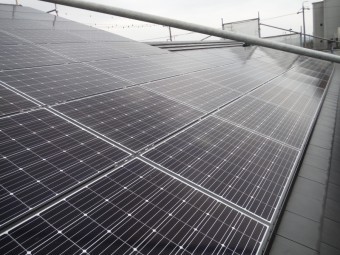

パネルの取り付け完了
一段ずつ繰り返し取り付けていきます。

エル型になっている南面の屋根いっぱいつかって取り付けました。
パネルの縦横の通りもバッチリです。

約10kWの
太陽光パネル設置完了です。
