名東区で和瓦の土葺にパナソニック製太陽光の取り付け工事


名東区で土葺き工法の和瓦にパナソニック製太陽光の取り付け工事を行いました。

お客様の希望によりパナソニック製を取り付けることになりました。

今回の作業は支持瓦にアルミのラックを通して取付けケーブルを配置して
太陽光パネルを取り付けていく作業です。

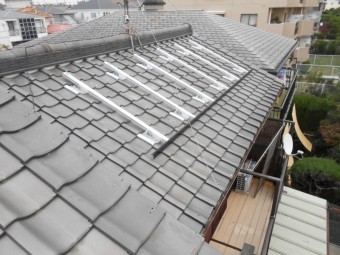

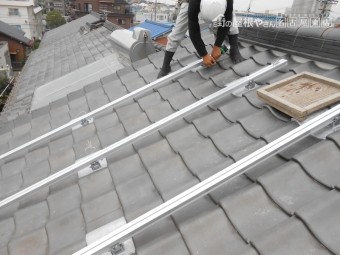

縦ラック取付
支持瓦に縦ラックを取り付けていきます。

この時に支持瓦が上下まっすぐに取り付けていないと
縦ラックが納まりません。


糸を張ってラックの軒先の前面をあわせていきます。

全体のラックの高さも糸を張って調整していきます。

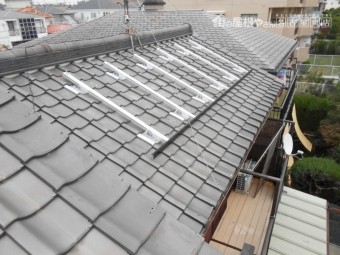

縦ラック取付完了
ラックの高さ調整完了です。

ラックの軒先の前面に
軒先化粧カバーをつけます。

軒先化粧カバーを付ける時に
太陽光パネルの位置(割り付け)も決まります。

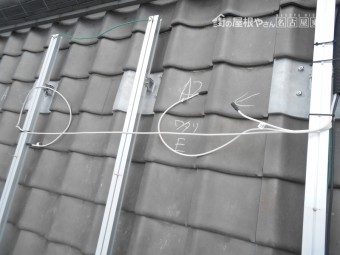

ケーブル
配線図に基づきケーブルを縦ラックに
インシュロックで固定していきます。

ここでのケーブルとは太陽光パネルから
パワーコンディショナーにつなげるためです。

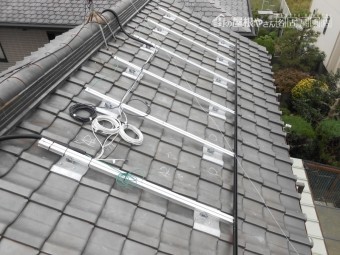

ケーブル配置
全体のケーブルが配線図に基づき配置、固定の完了です。

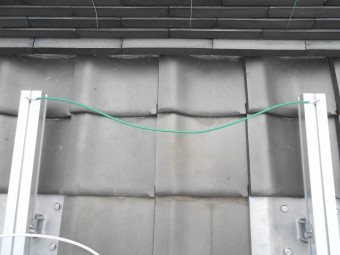

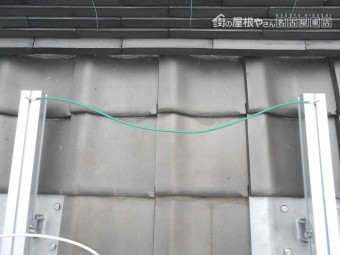

アース
太陽光パネル間(右左)のアースが取れないので
縦ラック間に取り付けます。

『忘れがちになりやすいので気をつけています』

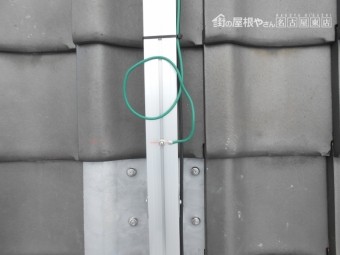

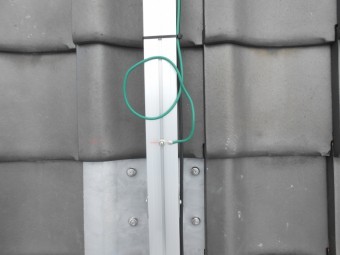

本体アース
こちらが太陽光パネル全体のアースになります。

このアースは地面にいきます。

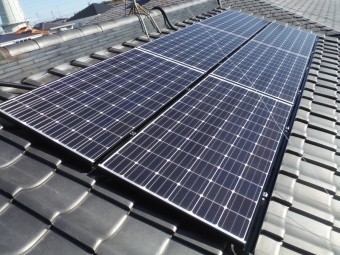

パネル設置
太陽光パネルを軒先側から順番に
ラックの上に取り付けていきます。

系統枚数ごとに分けて太陽光パネルを
プラス、マイナスと直列につないでいきます。

縦横の通り(まっすぐになっているか)を見て
取り付け完了です。

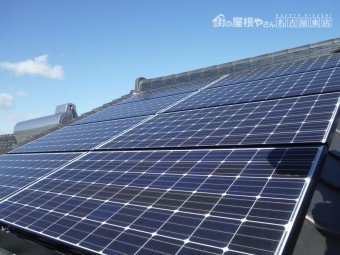

パネル設置
段差もなくキレイに取り付けられました!

2面で3.4kwのシステムの完成です。


最後に・・・

太陽光発電システムを取り付ける事は、昼間の電気代を節約でき、余った電気は売ることができます。繰り返される節電要請や電気代の値上げに家計の影響が少なくメリットがあります。
